Neubau eines VL100 Heliumverflüssigers 34 l LHe inkl. Rückgewinnungssystem an der PTB Berlin
Neubau einer Heliumverflüssigungsanlage inkl. Heliumrückgewinnung
- Lieferung einer Heliumverflüssigungsanlage
- Kreislaufkompressor wassergekühlt
- Oil Remover System mit Gas Management Panel
- Coldbox inklusive Expansionsturbinen und Ausfrierreiniger
- Gastrockner
- Transferleitung von VL100 zu LHe Dewar
- Transferleitung von LHe Dewar zu mobilen Kannen
- Automatische Abfüllung für Mobile Kannen
- MSR Technik
- LHe Dewar 3.000l
- Lieferung einer Heliumrückgewinnungsanlage
- Hochdruckkompressoren 2x WP4341 (2x43 Nm³/h)
- Analysepanel Version 7
- Gasbilanz ND/HD mit O2 Sensor
- Heliumspeicherballon 20m³
- Oil Remover System
- Hochdruck Verteilerpanel
- 4x Hochdruckspeicher - 1150L @200bar
- Reingasverrohrung im Gebäude
- Installation aller Systemkomponenten
- Inbetriebnahme des Gesamtsystems
- Automatische Verteilung des Heliums über ein Panel
- Erhalt des laufenden Betriebes während der Um- und Neubauphase, keine wesentlichen Verluste
Realisierungsdatum
10/2024Leistungsdaten
- Verflüssigungsrate: 34 l LHe/h ohne LN2 Vorkühlung
- Kompressorverbrauch: 76 kW
Kontakt
Physikalisch Technische Bundesanstalt Berlin
Abbestraße 2–12
10587 Berlin
Verflüssiger VL100 und Gas Ballon

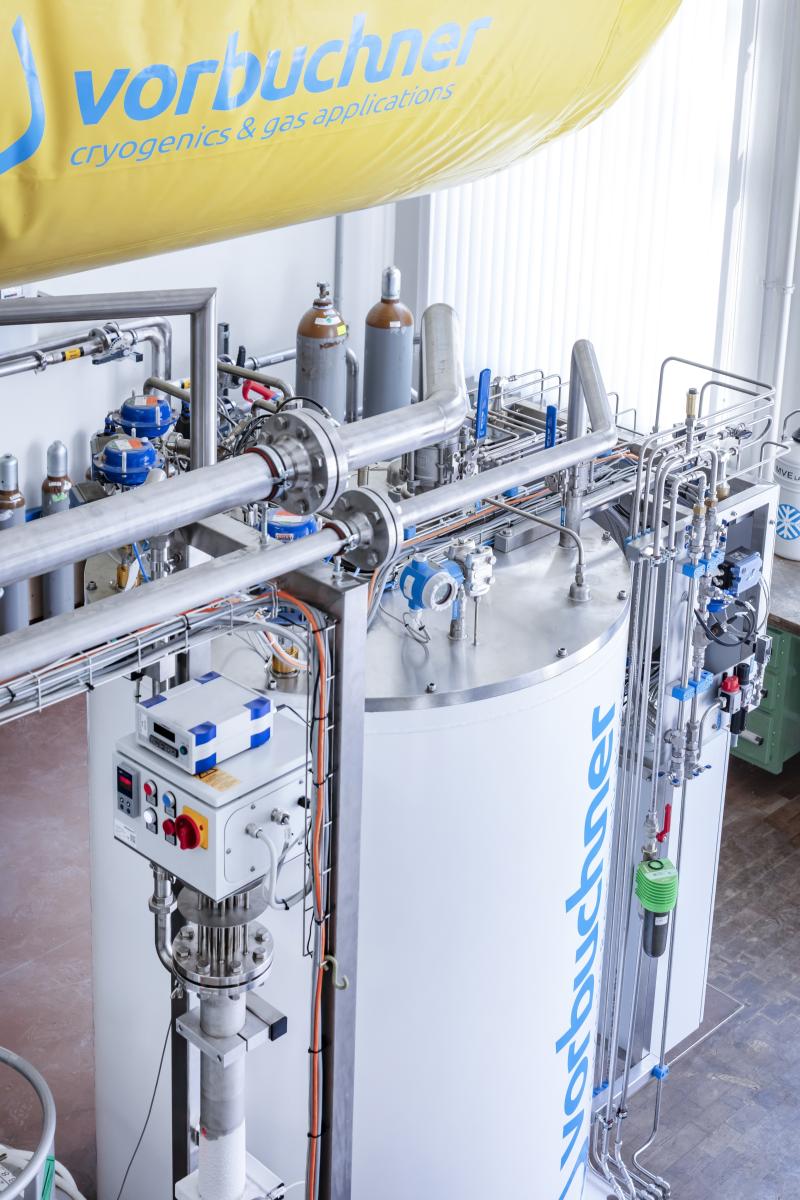

Verflüssiger VL100
Anlagensteuerung

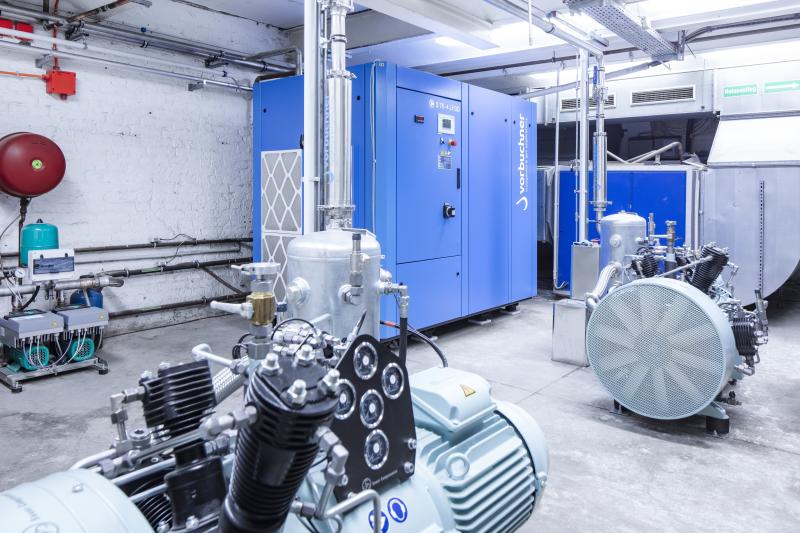

Kompressorraum
Kannenbahnhof und Gastrockner
Hochdruckanalyse und -verteilung

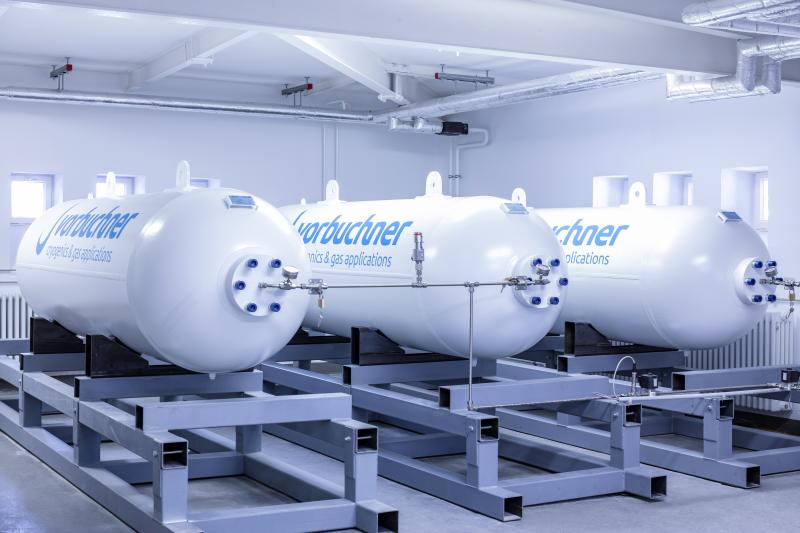

Hochdruckspeicher
