Neubau eines VL100 Heliumverflüssigers 80 l LHe mit LN2 Vorkühlung am Walther-Meissner Institut in München
Umbau und Sanierung der Helium- und Stickstoffanlage
- Lieferung einer Heliumverflüssigungsanlage
- Kreislaufkompressor wassergekühlt
- Oil Remover System mit Gas Management Panel
- Coldbox inklusive Expansionsturbinen und Ausfrierreiniger
- Gastrockner
- MSR Technik
- Installation fünf neuer HD Speicher mit einem geometrischen Gesamtvolumen von 60.000 l
- Aufstellung von zwei flüssig Stickstofftanks mit einem Gesamtvolumen von 12.000 l
- Automatische Verteilung des Heliums über ein Panel
- Reingasverrohrung im Gebäude für Helium und Stickstoff
- Erhalt des laufenden Betriebes während der Um- und Neubauphase, keine wesentlichen Verluste
Realisierungsdatum
03/2023Leistungsdaten
- Verflüssigungsleistung:
- 30 l LHe/h ohne Vorkühlung
- 80 l LHe/h mit Vorkühlung
- Kompressorverbrauch: 90 kW
- Speicherkapazität GHe (geometrisches Volumen): 5x 12.000 l á 200 bar
- Reingaspuffer: 2x 8.000 l á 16 bar / 1x 2.000 l á 16 bar
- Speicherkapazität LN2: 2x 6000 l
Kontakt
Walther-Meissner-Institut
Walther-Meissner-Str. 8
85748 Garching bei München
Gesamtsystem

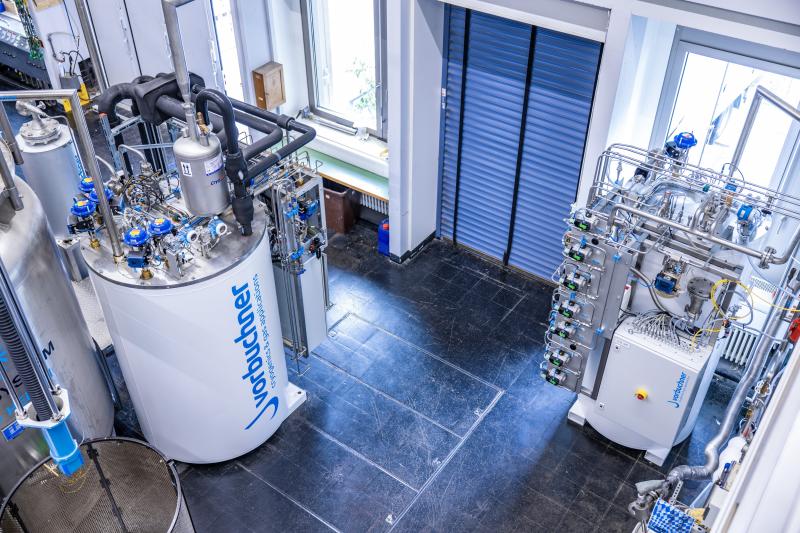

Verflüssiger und GPP
Expansionsturbine

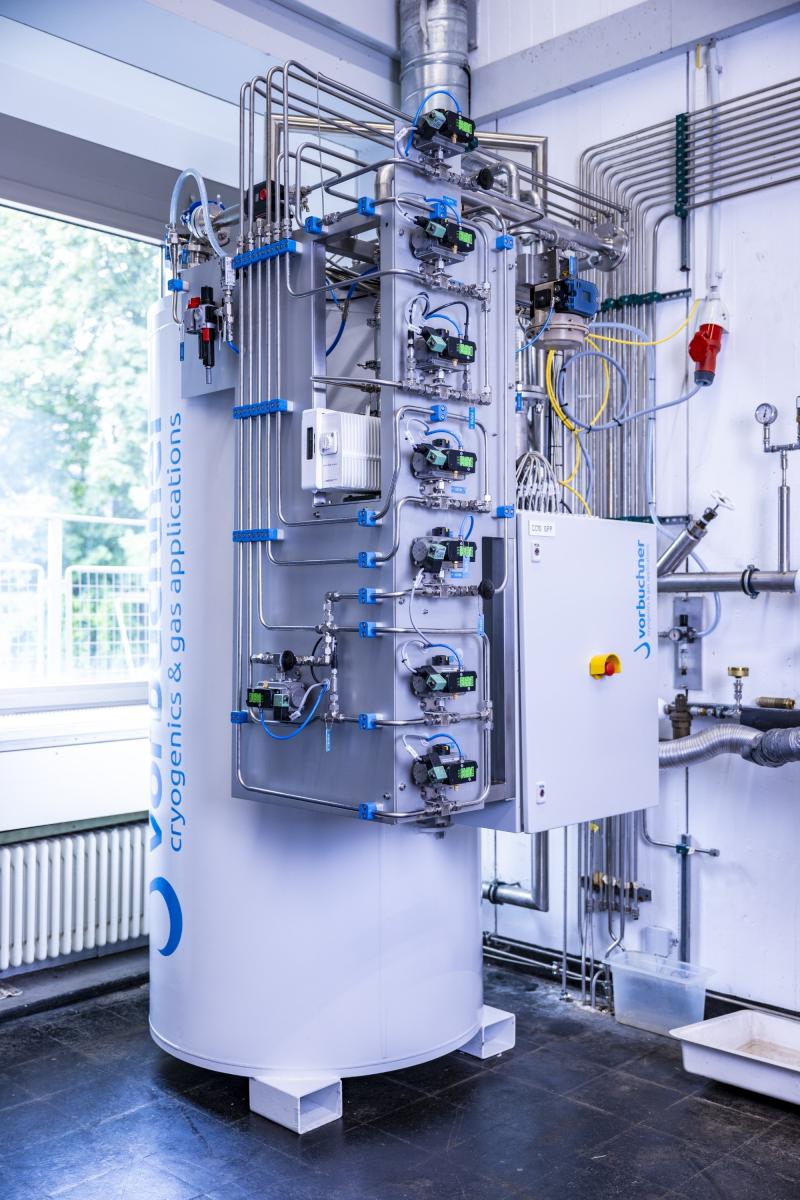

GPP- Gas Purification Plant
GPP

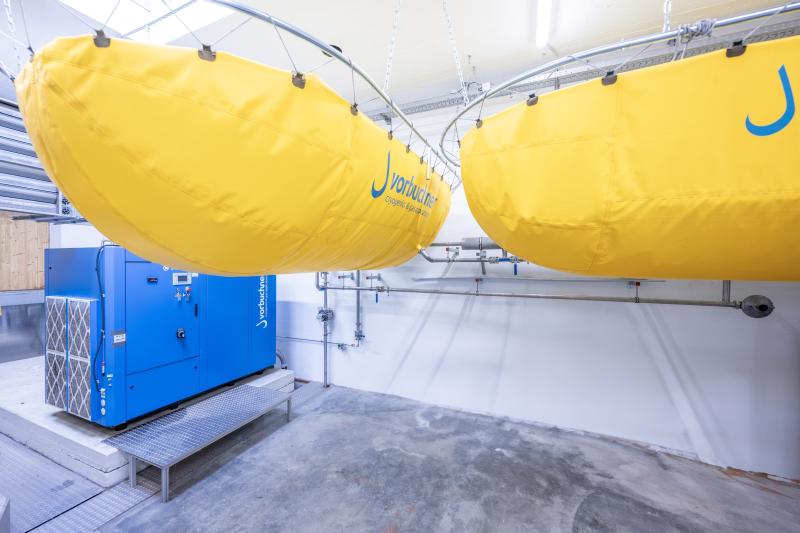

Schraubenkompressor und zwei Helium-Ballone
Heliumverteilerpanel

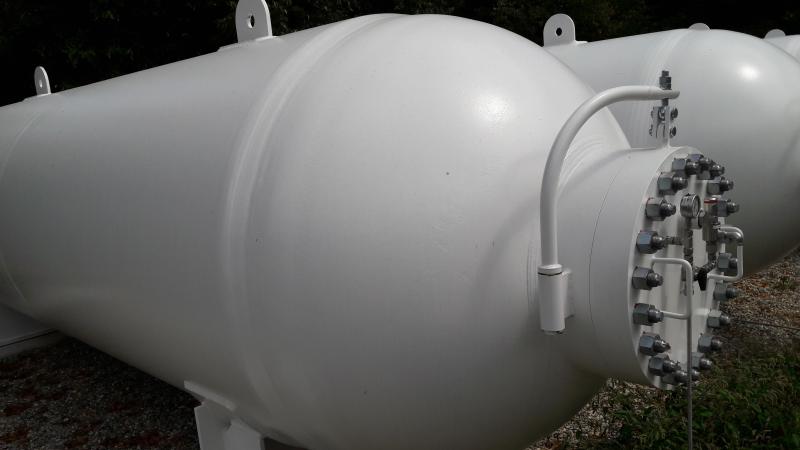

Heliumspeicherbehälter

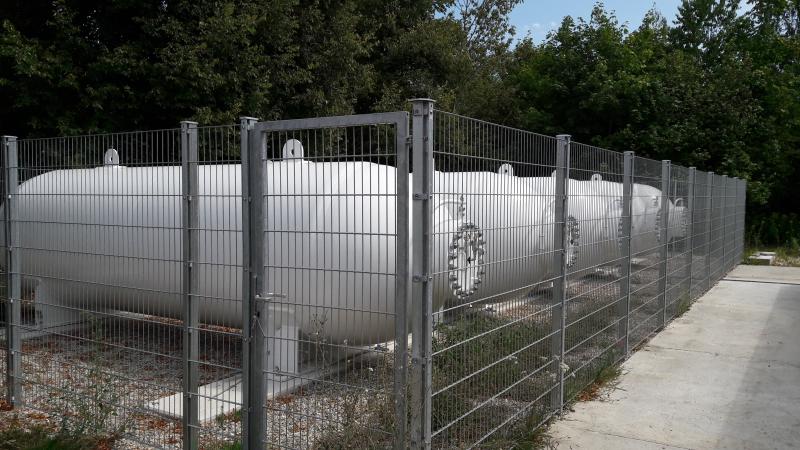

Heliumspeicherbehälter
Gasspeicher
Gasspeicher

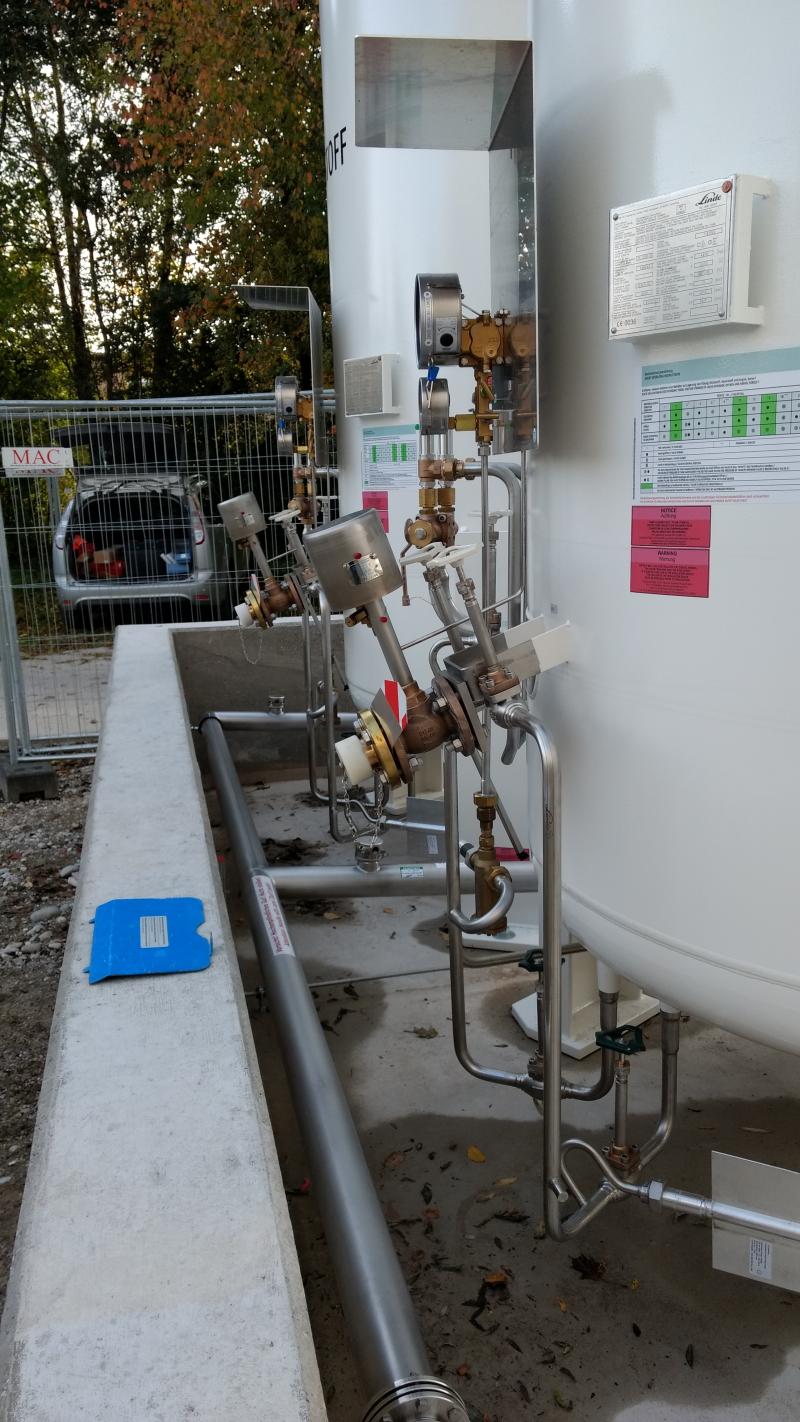

Armaturen Gasspeicher
