Verflüssigung | Rückgewinnung
Neubau eines VL100 Heliumverflüssigers 23 l LHe/h ohne LN2 Vorkühlung inkl. Rückgewinnung an der Universität Paderborn
Auslegung, Fertigung, Montage und Installation eines neuen Heliumverflüssigers mit gasgelagerten
Expansionsturbinen inkl. Rückgewinnungsanlage
- Lieferumfang
- Kreislaufkompressor wassergekühlt
- Oil Remover System mit Gas Management Panel
- Coldbox inklusive Expansionsturbinen und Ausfrierreiniger
- Reingaspuffer
- Gastrockner
- MSR Technik
- Steuerung von zwei WP4325
- Ballon 10 cbm
- Hochdruckverteilung
- Installation aller Anlagenkomponenten
- Inbetriebnahme des gesamten Systems
Realisierungsdatum
08/2019Leistungsdaten
- Verflüssigungsleistung:
- 23 l LHe/h ohne LN2-Vorkühlung
- Kompressorverbrauch: 55 kW
Kontakt
Universität Paderborn
Departement Physik - Nanophotonik & Nanomaterialien
D-33095 Paderborn
Verflüssigerraum

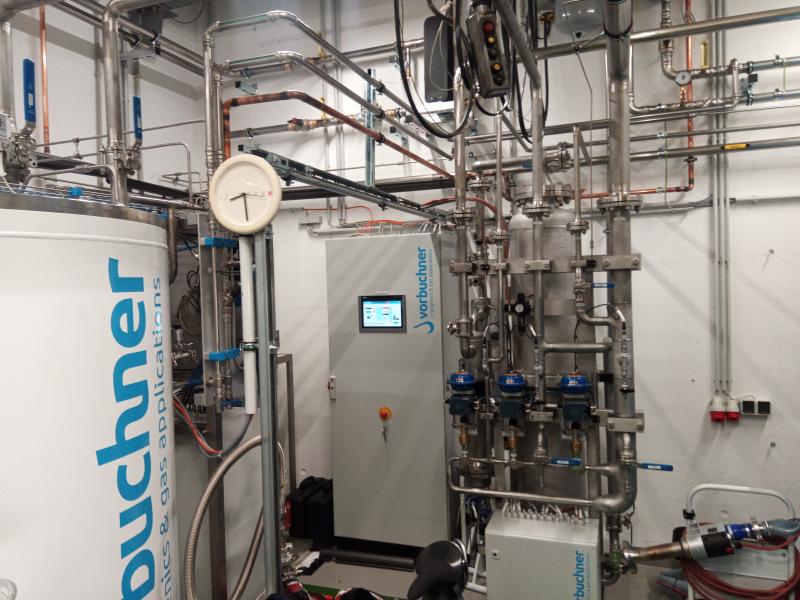

Anlagensteuerung und Gasmanagement
LHe-Dewar

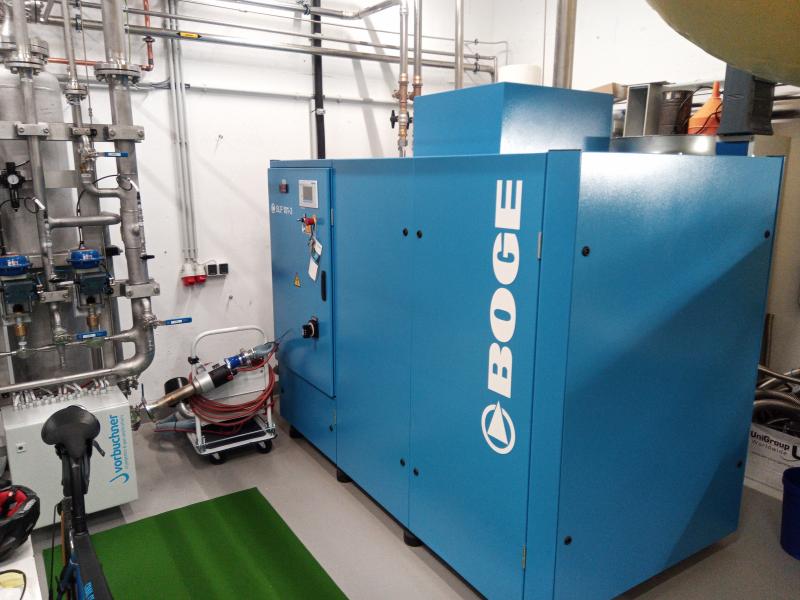

Schraubenkompressor
Ventilpanel Coldbox VL100

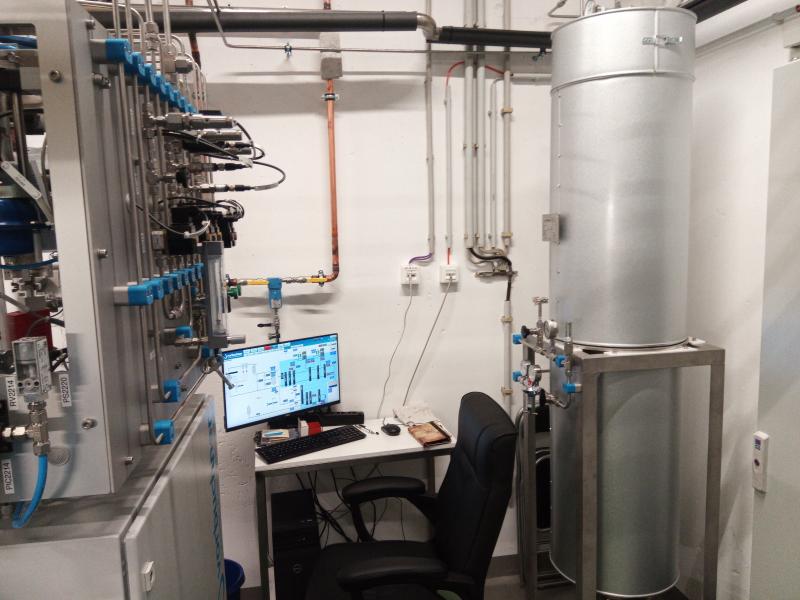

Steuerung
