Verflüssigung | Rückgewinnung
Neubau eines Heliumverflüssigers 34 l LHe inkl. Rückgewinnungssystem an der Universität Caen le Mer
Neubau einer Heliumanlage
- Lieferung einer Heliumverflüssigungsanlage
- Kreislaufkompressor Luftgekühlt
- Oil Remover System mit Gas Management Panel
- Coldbox inklusive Expansionsturbinen und Ausfrierreiniger
- Gastrockner
- Transferleitung von VL100 zu Dewar
- Waage für Mobile Kannen
- Transferleitung
- MSR Technik
- Reingaspuffer, 10.000L @ 16 bar
- Lieferung einer Helium Rückgewinnungsanlage
- Helium-Sammelballon 1x15m³
- Hochdruckkompressoren (2x WP4341)
- Oil Remover System
- Hochdruck Verteilerpanel
- Gaszähler
- Kannenbahnhof
- Station zur Flaschanabfüllung
- Automatisches Kannenabfüllsystem
- Installation 6 neuer HD Speicher mit einem geometrischen Gesamtvolumen von 14.400 L @ 200 Bar
- Automatische Verteilung des Heliums über ein Panel
- Reingasverrohrung im Gebäude für Helium und Stickstoff
- Installation aller Systemkomponente
- Inbetriebnahme des Gesamtsystems
- Erhalt des laufenden Betriebes während der Um- und Neubauphase, keine wesentlichen Verluste
Realisierungsdatum
11/2022Leistungsdaten
- Verflüssigungsrate: 34 l LHe/h ohne LN2 Vorkühlung
- Kompressorverbrauch: 76 kW
Kontakt
ENSICAEN - Laboratoire CRISMAT
Service Cryogénie
6 Boulevard Maréchal Juin
14000 CAEN
Verflüssiger, LHe Dewar, automat. Kannenabfüllung Caen

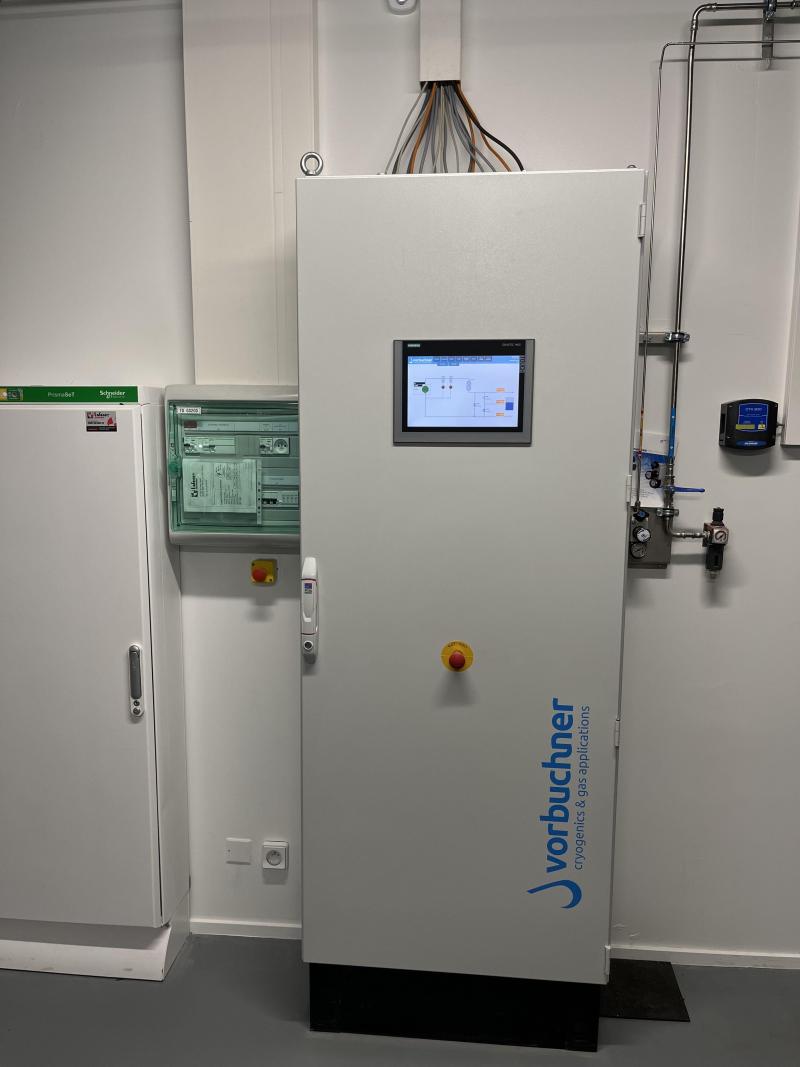

Anlagensteuerung

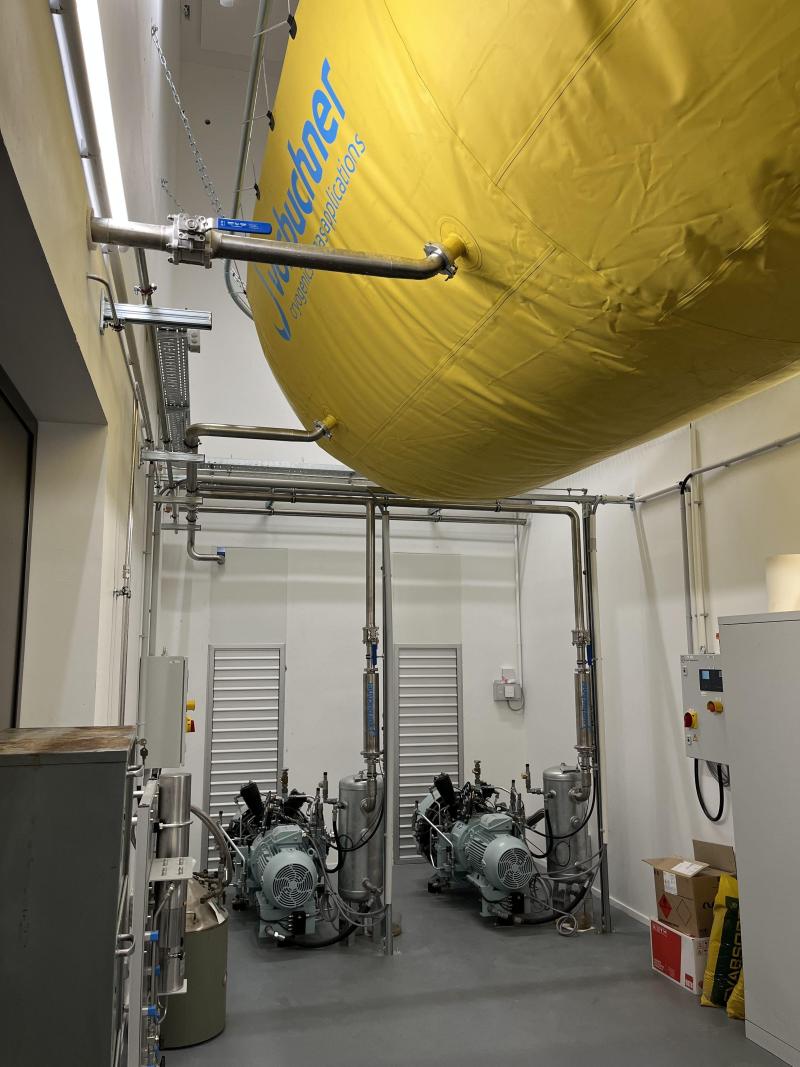

Recovery Kompressoren und Ballon
Schraubenkompressor mit Gasmanagement
Adsorber
