Verflüssigung | Rückgewinnung
Neubau eines VL100 Heliumverflüssigers 20 l LHe inkl. Rückgewinnungssystem an der TU Chemnitz
Neubau einer Heliumverflüssigungsanlage inkl. Heliumrückgewinnung
- Lieferung einer Heliumverflüssigungsanlage
- Kreislaufkompressor wassergekühlt
- Oil Remover System mit Gas Management Panel
- Coldbox inklusive Expansionsturbinen und Ausfrierreiniger
- Gastrockner
- Transferleitung von VL100 zu LHe Dewar
- Transferleitung von LHe Dewar zu mobilen Kannen
- Automatische Abfüllung für Mobile Kannen
- MSR Technik
- LHe Dewar 1.900l
- Reingaspuffer: 2x 2.000 l @16bar
- Lieferung einer Heliumrückgewinnungsanlage
- Heliumspeicherballon 20m³
- Reingasverrohrung im Gebäude
- Installation aller Systemkomponenten
- Inbetriebnahme des Gesamtsystems
- Automatische Verteilung des Heliums über ein Panel
- Erhalt des laufenden Betriebes während der Um- und Neubauphase, keine wesentlichen Verluste
Realisierungsdatum
04/2025Leistungsdaten
- Verflüssigungsrate: 20 l LHe/h ohne LN2 Vorkühlung
- Kompressorverbrauch: 56 kW
Kontakt
Technische Universität Chemnitz
Reichenhainer Straße 70
09126 Chemnitz

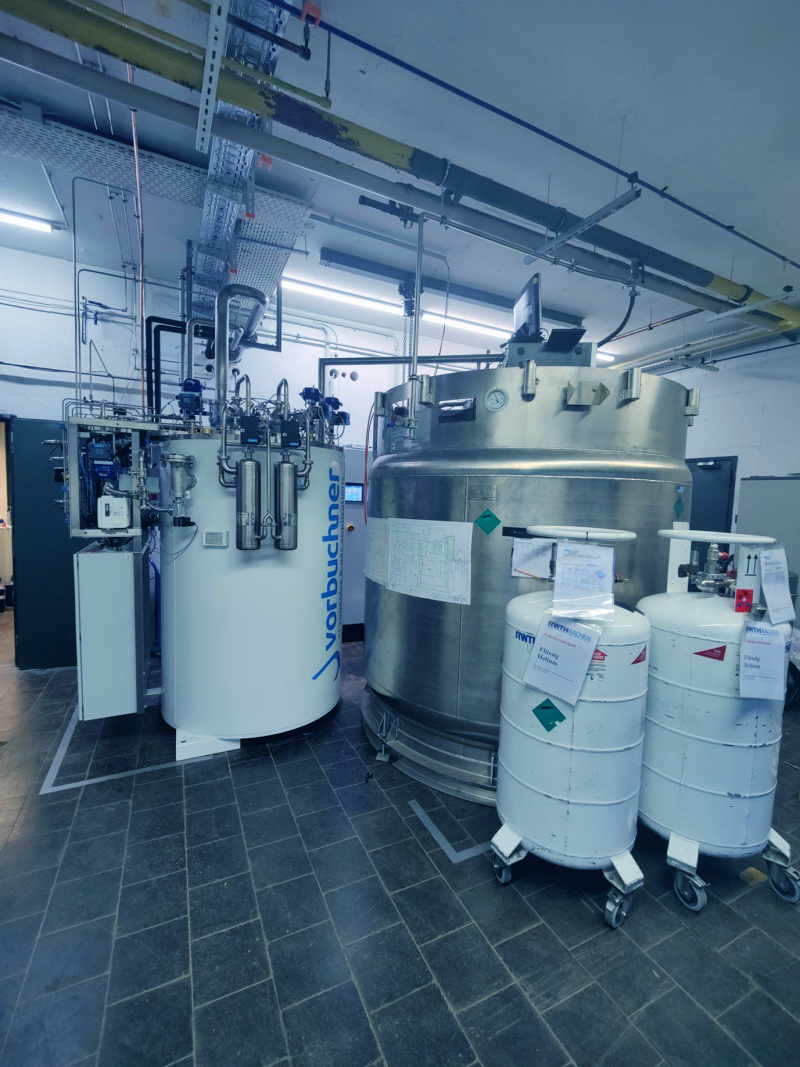

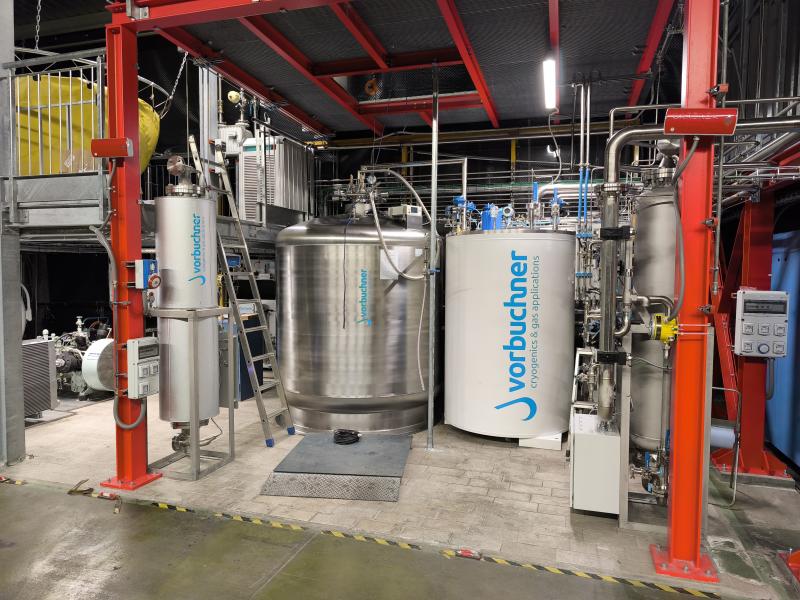

Heliumverflüssiger VL100 mit LHe Dewar und automatischer Abfüllung
LHe Dewar mit automatischer Abfüllung

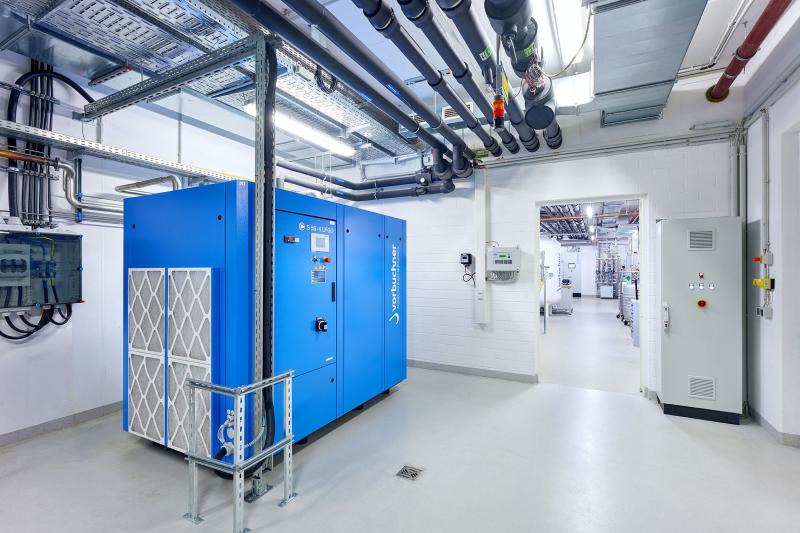

Kreislaufkompressor
Schaltschrank und Gas Management Panel und Oil Remover Station

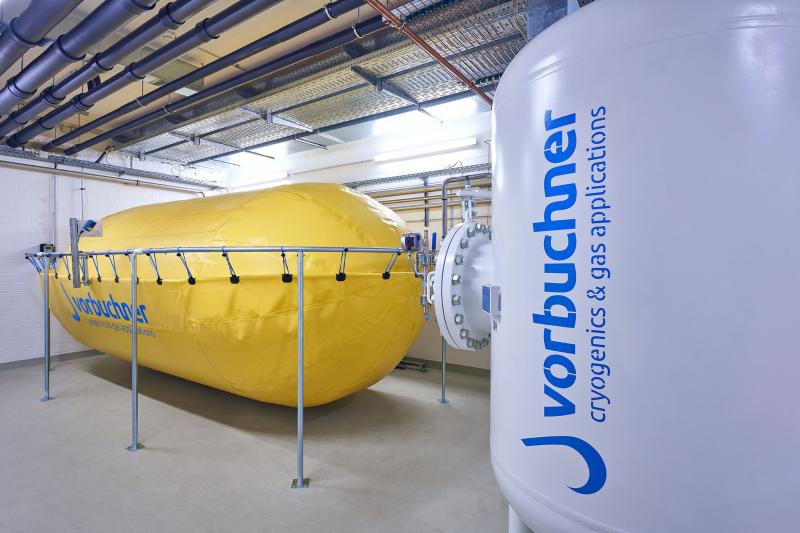

Rückgewinnungsballon und Reingaspuffer
