Verflüssigung | Rückgewinnung
Neubau eines VL100 Heliumverflüssigers 58 l LHe inkl. Rückgewinnungssystem an der RWTH Aachen
Neubau einer Heliumverflüssigungsanlage inkl. Heliumrückgewinnung
- Lieferung einer Heliumverflüssigungsanlage
- Kreislaufkompressor wassergekühlt
- Oil Remover System mit Gas Management Panel
- Coldbox inklusive Expansionsturbinen und Ausfrierreiniger
- Gastrockner
- Transferleitung von VL100 zu LHe Dewar
- Transferleitung von LHe Dewar zu mobilen Kannen
- Automatische Abfüllung für Mobile Kannen
- MSR Technik
- Lieferung einer Heliumrückgewinnungsanlage
- Hochdruckkompressoren 1x WP4351 (87 Nm³/h)
- Analysepanel Version 7
- Gasbilanz ND/HD mit O2 Sensor
- Heliumspeicherballon 20m³
- Oil Remover System (Regenerationstrockner Fabr. PulseDryer)
- Hochdruck Verteilerpanel
- 10x Hochdruckspeicher - 10xBündel á 12x50l @200bar
- Reingasverrohrung im Gebäude
- Installation aller Systemkomponenten
- Inbetriebnahme des Gesamtsystems
- Automatische Verteilung des Heliums über ein Panel
- Erhalt des laufenden Betriebes während der Um- und Neubauphase, keine wesentlichen Verluste
Realisierungsdatum
12/2024Leistungsdaten
- Verflüssigungsrate: 58 l LHe/h mit LN2 Vorkühlung
- Kompressorverbrauch: 76 kW
Kontakt
RWTH Aachen University
II. Inst. Of Physics
Physikzentrum Melaten
Otto-Blumenthal-str.
Turm 28
52056 Aachen Germany
Verflüssiger VL100 & LHe Dewar

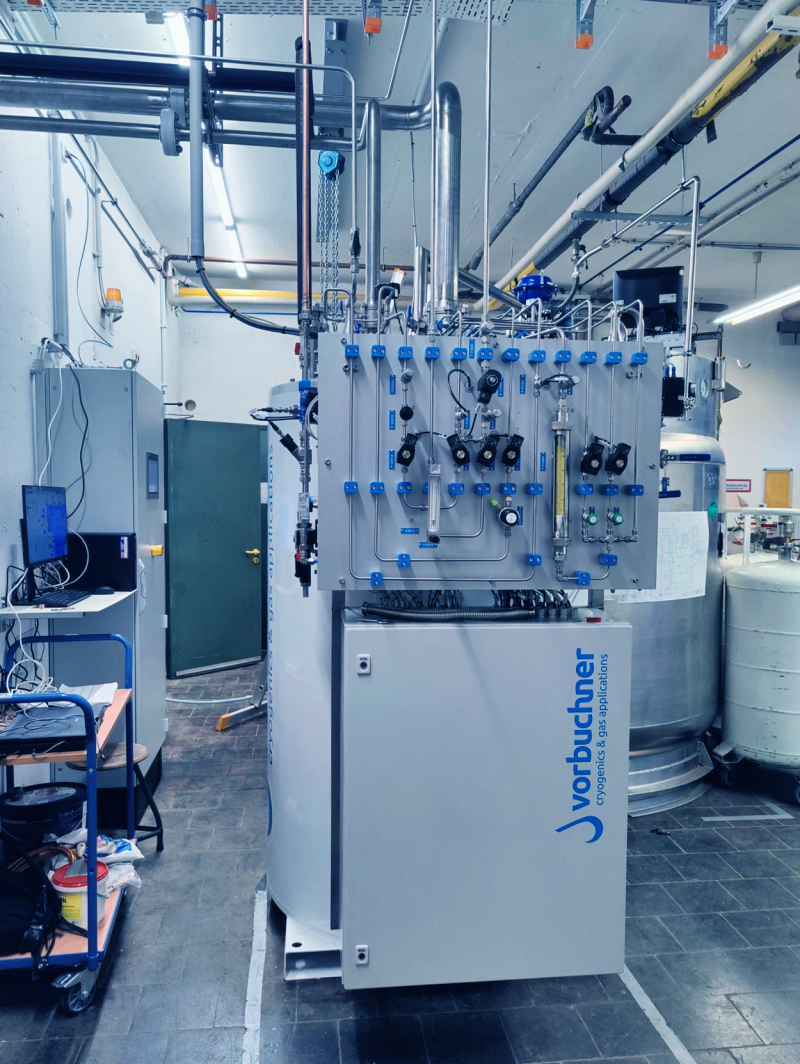

Heliumverflüssiger VL100

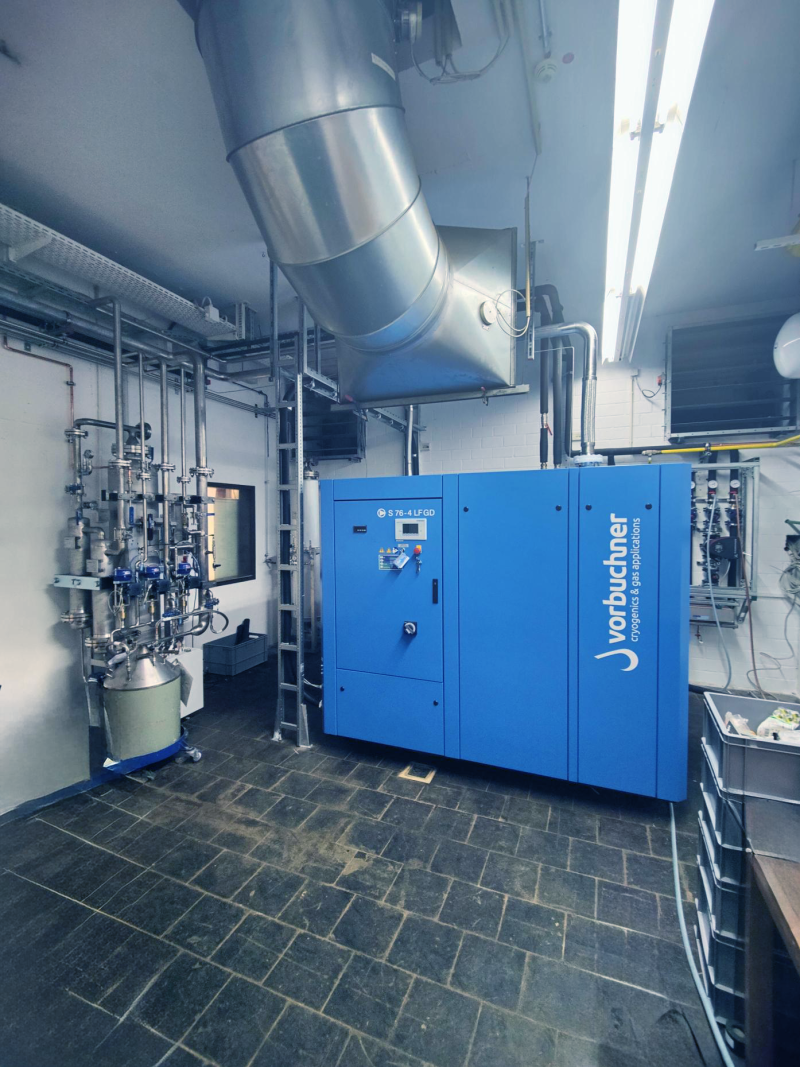

Gas Management Panel/Oil Remover Station & Schraubenkompressor

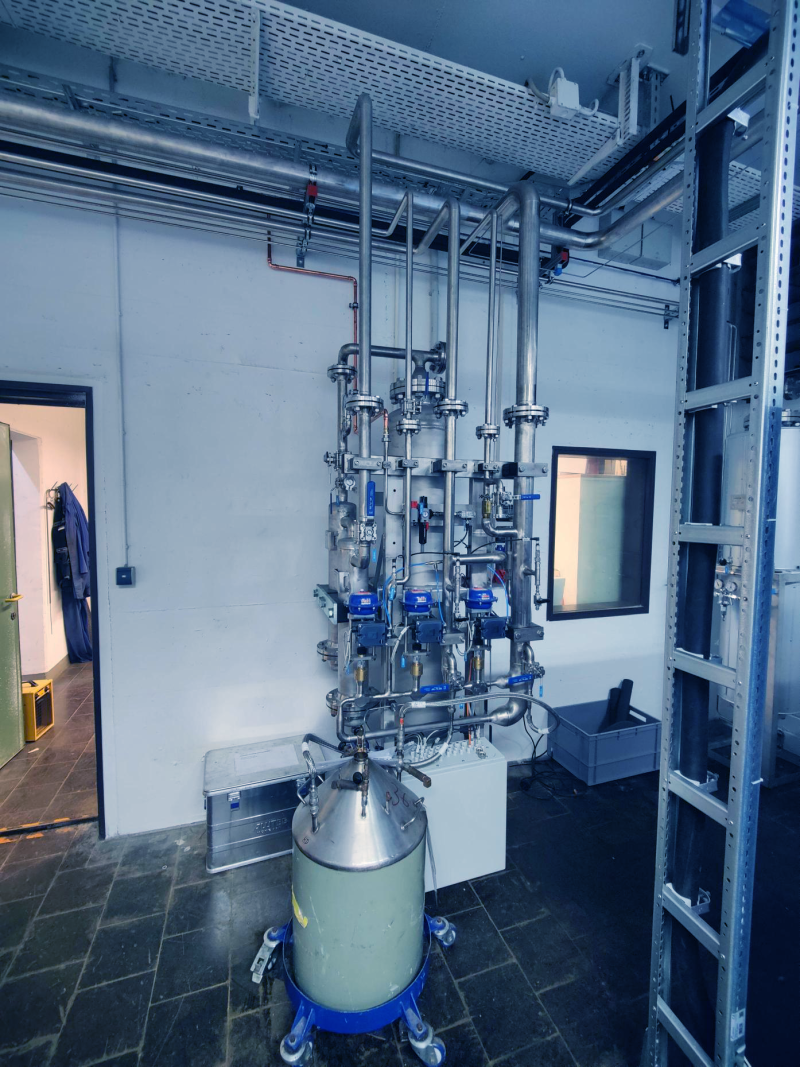

Gas Management Panel/Oil Remover Station

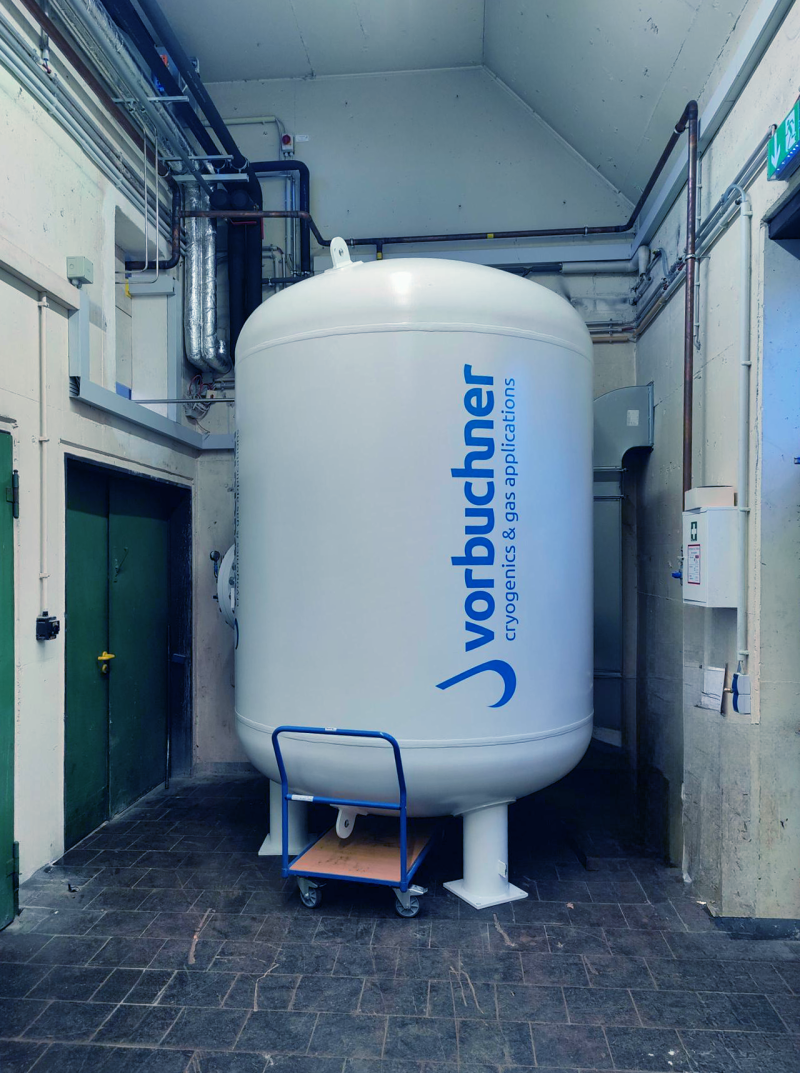

Reingaspuffer
