Neubau einer Heliumrückgewinnungsanlage
- Neubau einer Heliumrückgewinnungsanlage an Physikalisch Technischen Bundesanstalt in Braunschweig
- Installation eins neuen Sauer & Sohn Heliumkompressoren WP 4341
- Aufstellung von 18 Hochdruckflaschenbündel mit automatischer Befüllung, Entleerung
- Überwachung des ankommenden Heliums auf Menge u. Verschmutzung mit Störmeldung bei eines definierbaren Schwellwertes
- Installation zwei neuer Heliumspeicherballone mit berührungsloser Füllstandsmessung
- Ballon Spitzenerkennung mit frühzeitigem Zuschalten der Kompressoren
- Trendkurven zur Überwachung einzelner Prozesswerte
- Regenerationstrockner zur Verbesserung des Taupunkts (Farbrikat: Vorbuchner PulseDryer 200)
- Komplette Installation der Hoch- und Niederdruckverrohrung aus Edelstahl sowie der kompletten el. Installation für die Gesamtanlage
- Erhalt des laufenden Betriebes während der Um- und Neubauphase, keine wesentlichen Verluste
Realisierungsdatum
08/2016Leistungsdaten
Leistung Kompressor: 43 m³/h
Speicherkapazität GHe:
- 18 x Bündel 0,6 m³ @ 200bar
3 Speichergruppen
7 Rückführleitungen
Speicherkapazität LHe: 5.000 l
Kontakt
Physikalisch Technische Bundesanstalt Braunschweig
Bundesallee 100
38116 Braunschweig
Ballon und Hochdruckkompressor

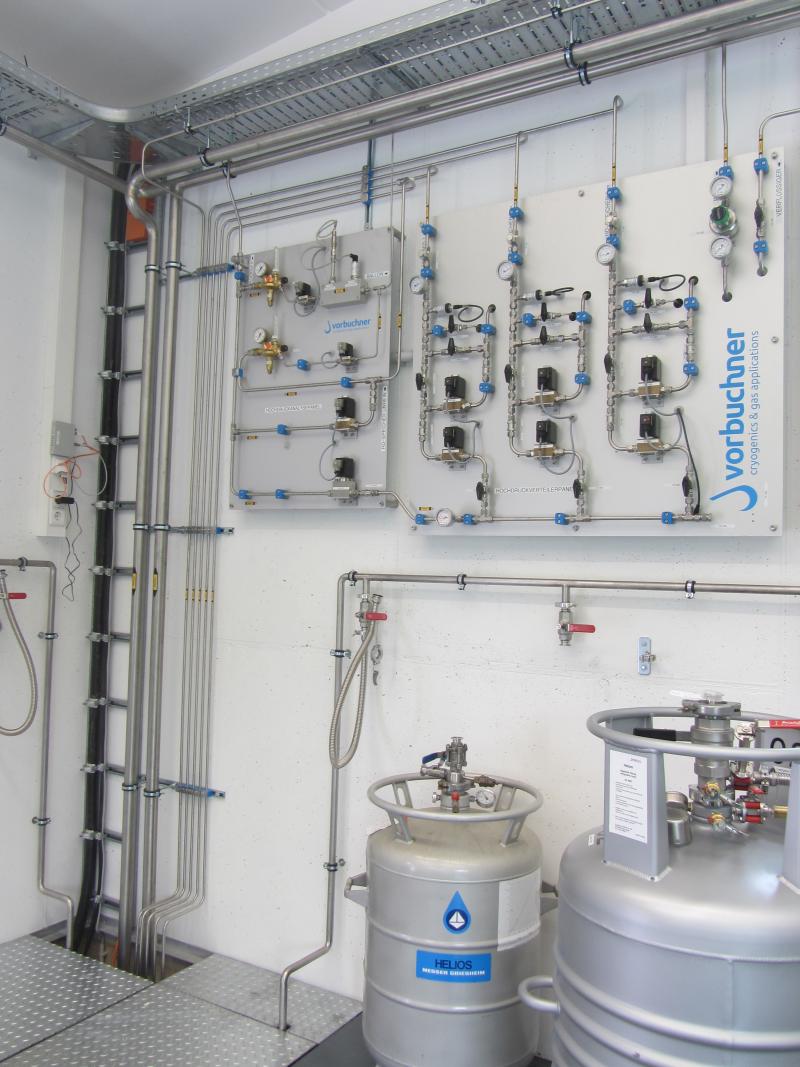

Hochdruckverteilung

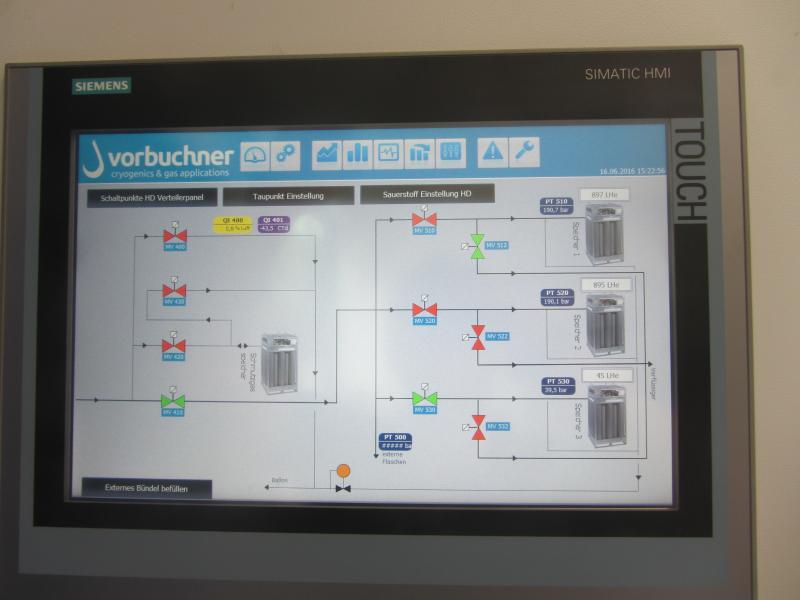

Steuerung

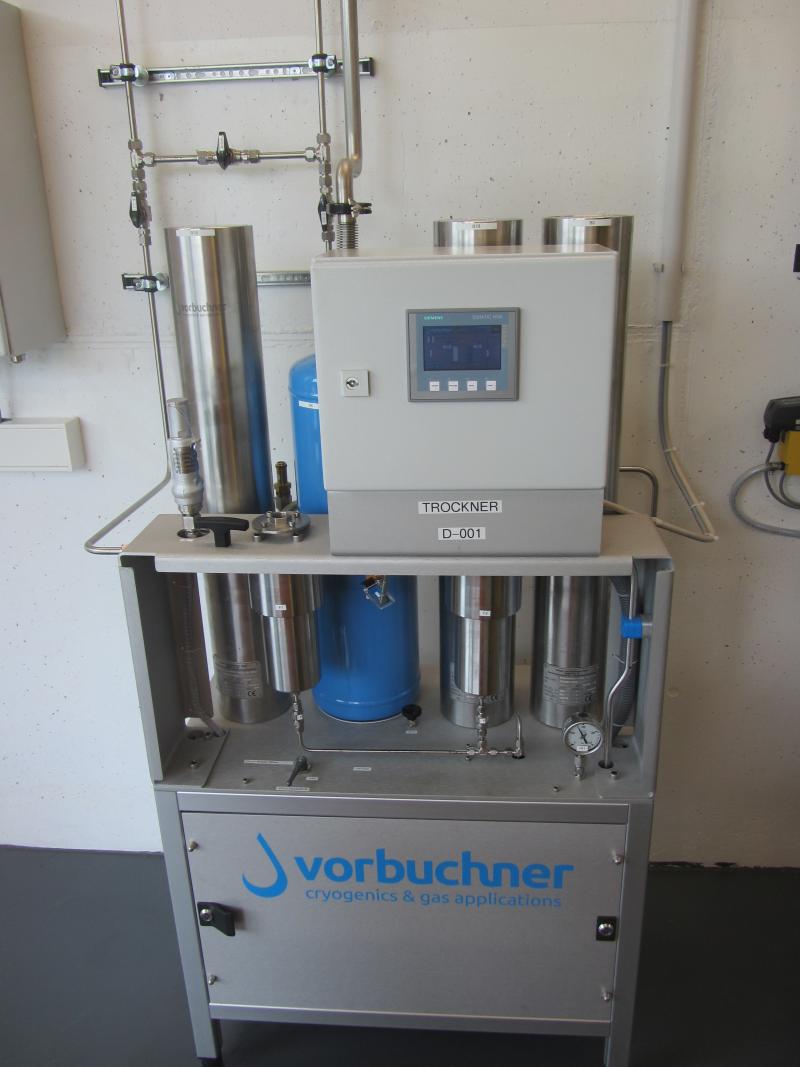

Pulse Dryer

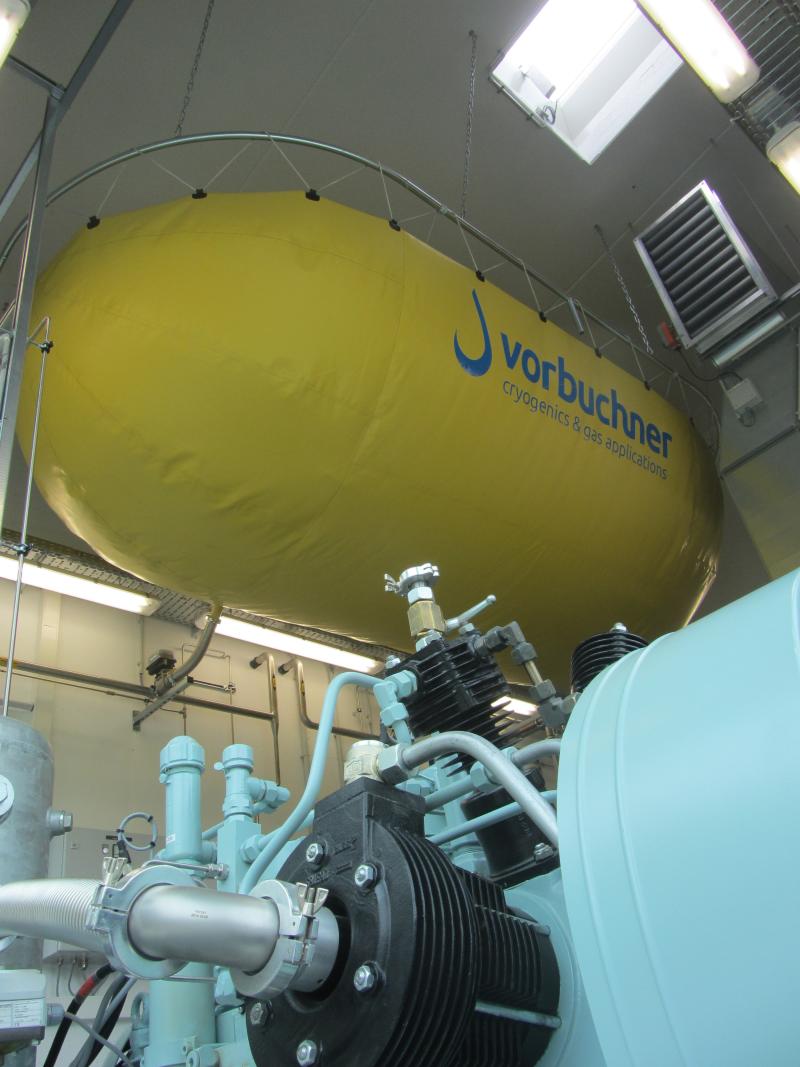

Deckenballon

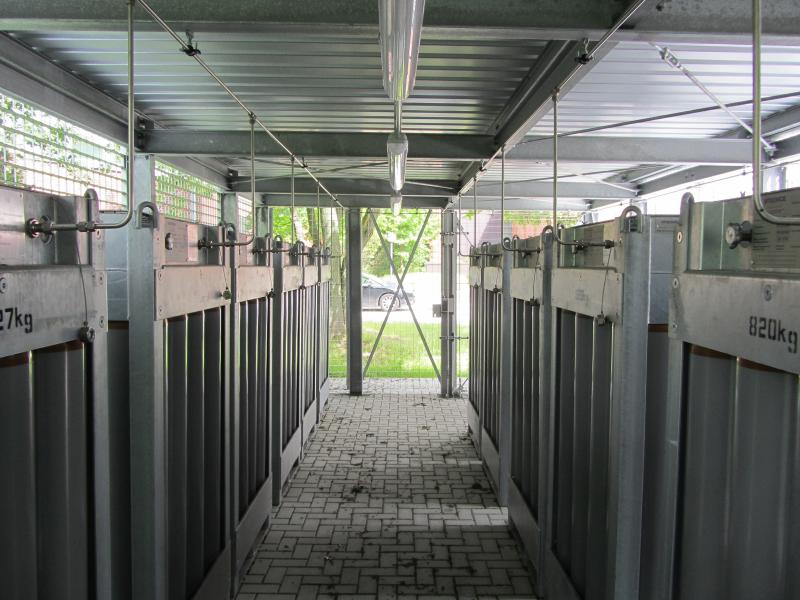

Flaschenbündel als Hochdruckspeicher
