Physikalisch Technische Bundesanstalt Berlin

Helium Verflüssiger VL100 & Rückgewinnung

Liquefication | Recovery

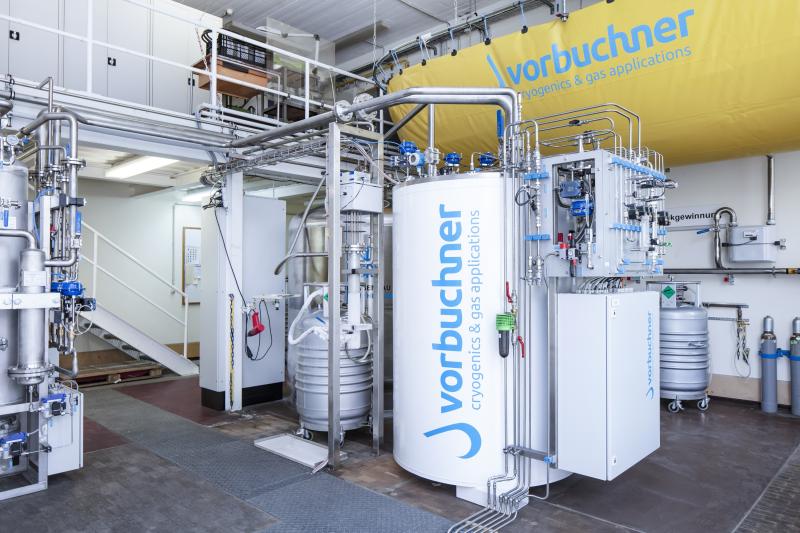

Neubau eines VL100 Heliumverflüssigers 35 l LHe inkl. Rückgewinnungssystem an der PTB Berlin

Neubau einer Heliumverflüssigungsanlage inkl. Heliumrückgewinnung

  • Auslegung, Fertigung, Montage und Installation eines neuen Heliumverflüssigers mit gasgelagerten Expansionsturbinen und Heliumrückgewinnung
  • Lieferumfang Heliumverflüssigungsanlage
    • Kreislaufkompressor wassergekühlt
    • Oil Remover System mit Gas Management Panel
    • Coldbox inklusive Expansionsturbinen und Ausfrierreiniger
    • Gastrockner
    • MSR-Technik
    • LHe Dewar 3.000 l
    • Transferleitung von Verflüssiger zu stationärem LHe Dewar
    • Automatisches Kannenabfüllsystem für mobile Dewar inkl. Flexible Transferleitung
  • Lieferumfang Helium Rückgewinnungsanlage
    • Helium-Sammelballon 1x20m3
    • Hochdruckkompressoren (2x WP4341)
    • Oil Remover System
    • Hochdruck Verteilerpanel
    • Mehrer Gaszähler zur exakten Bilanzierung
  • Installation 4 neue Hochdruckspeicher mit geometrischen Gesamtvolumen von 4.600L @ 200bar
  • Automatische Verteilung des Heliums über Hochdruck-Panels
  • Installation aller Anlagenkomponenten
  • Inbetriebnahme des gesamten Systems
  • Einbindung des bestehenden Reingaspuffers
  • Reingasverrohrung im Gebäude
  • Erhalt des laufenden Betriebes während der Um- und Neubauphase, keine wesentlichen Verluste
Realization date
09/2024
Performance data
  • Verflüssigungsrate: 35 l LHe/h ohne LN2 Vorkühlung
  • Kompressorverbrauch: 76 kW
Contact

Physikalisch Technische Bundesanstalt Berlin
Abbestraße 2–12
10587 Berlin
